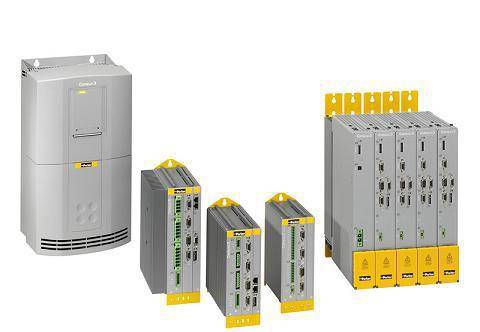

上海仰光電子-派克驅動器HID8DSC1過載故障維修

發布者:WJJ    來源:上海仰光電子科技有限公司     發布時間:2025-5-23

上海仰光電子-派克驅動器HID8DSC1過載故障維修
派克驅動器 HID8DSC1 出現過載故障(通常顯示Overload或OL報警),可按以下步驟進行系統性排查與修復:

一、故障原因分析

1. 機械負載問題

  • 負載過大:電機拖動的設備(如泵、風機、傳送帶)存在卡滯、軸承損壞或潤滑不良,導致阻力增大。
  • 慣性匹配不當:負載慣量遠超驅動器允許范圍(一般要求負載慣量≤電機慣量的 5 倍),啟動時電流過大。

2. 驅動器參數設置錯誤

  • 電流限幅設置過低:參數中設定的最大電流小于電機額定電流(如 F02 組電流限幅參數)。
  • 加減速時間過短:加速時間不足(如 F03 組)導致啟動電流峰值過高。
  • 電機參數不匹配:未正確設置電機額定功率、電流、轉速等參數(如 F01 組)。

3. 驅動器硬件故障

  • IGBT 模塊損壞:長期過載運行導致功率模塊過熱燒毀。
  • 電流檢測電路異常:霍爾傳感器或采樣電阻損壞,導致電流檢測失真。
  • 散熱系統失效:風扇停轉、散熱片堵塞,造成驅動器內部溫度過高。

4. 外部因素影響

  • 電網電壓波動:輸入電壓過高或過低(如 ±10% 范圍外)導致驅動器過流。
  • 電磁干擾:附近設備(如電焊機、變頻器)產生的干擾使驅動器誤動作。

二、維修排查步驟

1. 機械負載檢查

  • 手動盤車:斷電后手動轉動電機軸,檢查是否有卡滯或異響。若無法轉動,檢查聯軸器、傳動帶或負載設備(如泵葉輪是否卡死)。
  • 脫開負載測試:將電機與負載分離,空載啟動驅動器。若空載正常,說明故障在負載端;若仍過載,需檢查驅動器。

2. 參數校準

  • 恢復出廠設置:通過面板或參數 F00.17(部分型號)恢復默認參數,重新設置電機銘牌參數(功率、電流、極數等)。
  • 調整加減速時間:逐步增加加速時間(如從 5s→10s),觀察啟動電流是否降低。
  • 增大電流限幅:在電機允許范圍內,適當提高電流限幅參數(如設為電機額定電流的 1.2 倍)。

3. 硬件檢測

  • IGBT 模塊測試
    1. 斷電并放電后,拆下 IGBT 模塊連接線。
    2. 用萬用表二極管檔測量 IGBT 各引腳間阻值(正常約幾百 Ω),若阻值為 0 或∞,說明模塊擊穿。
    3. 更換同型號 IGBT 模塊(注意散熱膏涂抹均勻,扭矩符合規格)。
  • 電流傳感器檢測
    • 測量傳感器輸出電壓是否隨電流變化線性波動(需通電測試,注意安全)。
    • 若輸出異常,更換電流傳感器。
  • 散熱系統檢查
    • 清理散熱片灰塵,確保風扇正常運轉(可用手撥動扇葉檢查靈活性)。
    • 更換損壞的風扇(注意電壓、轉速匹配)。

4. 外部環境排查

  • 電源質量測試
    • 用萬用表監測輸入電壓,確保在額定范圍(如 380V±10%)。
    • 檢查電網是否有頻繁跳閘或其他設備異常,排除共模干擾。
  • 接地與屏蔽
    • 確認驅動器接地良好(接地電阻 < 10Ω)。
    • 檢查信號線是否使用屏蔽線,且屏蔽層單端接地。

三、特殊情況處理

  1. 間歇性過載報警
    • 檢查電機電纜是否破損導致接地短路。
    • 監測驅動器內部溫度(通過參數查看),若超過 70℃,加強散熱。
  2. 輕載下仍報警
    • 檢查編碼器反饋(若有)是否正常,聯軸器是否松動導致速度反饋偏差。
    • 懷疑軟件故障時,嘗試升級驅動器固件(需備份原有參數)。

四、維修后驗證

  1. 空載運行
    • 不帶負載啟動驅動器,觀察電流值(應≤電機額定電流的 30%)。
    • 運行 10 分鐘以上,檢查是否有異常溫升或報警。
  2. 帶載測試
    • 逐步增加負載,監測電流變化。若電流隨負載線性上升且不超過限幅值,說明修復成功。
    • 在額定負載下連續運行 30 分鐘,確認溫度穩定在 60℃以下。

五、注意事項

  • 安全操作:維修前必須斷電并等待電容放電(約 10 分鐘),避免觸電。
  • 備件更換:IGBT 模塊、電流傳感器等關鍵部件需使用原廠或兼容型號,避免參數不匹配。
  • 記錄參數:維修前備份原有參數,以便恢復個性化設置。

六、故障速查表

故障現象 可能原因 解決方法
啟動時立即過載報警 負載卡死、加減速時間過短 檢查機械結構、延長加減速時間
運行中頻繁過載 電流限幅過低、散熱不良 增大電流限幅、清理散熱系統
輕載下仍報警 電流傳感器故障、IGBT 損壞 更換傳感器或 IGBT 模塊
間歇性過載(無規律) 電纜破損、接地不良 檢查電纜絕緣、加固接地

通過以上步驟,通常可定位并修復 HID8DSC1 的過載故障。若問題仍未解決,建議聯系派克授權服務中心,提供故障代碼和詳細運行數據(如電流波形),以便進一步診斷。
