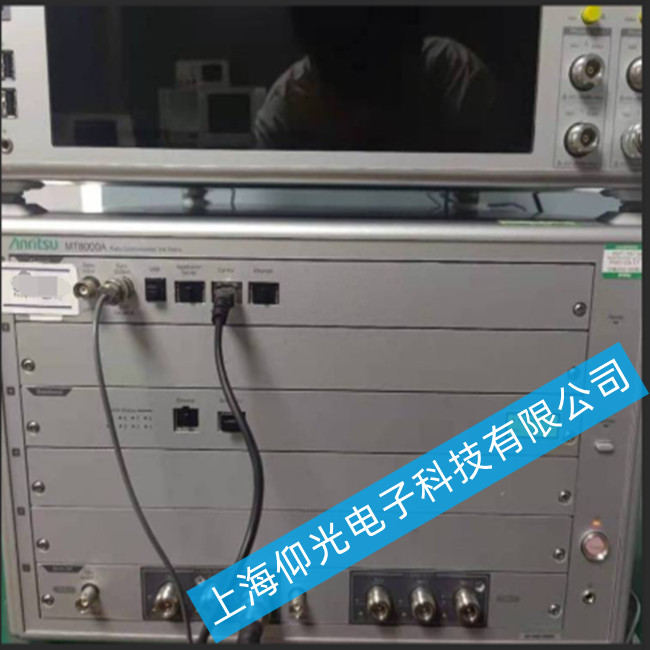

針對Anritsu MT8000A綜合通信測試儀器出現信號串?dāng)_故障的維修，可按以下系統化步驟進行排查與修復，結合硬件結構與測試原理制定針對性方案：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、故障定位與初步檢查
使用標準測試信號（如CW信號或調制信號）觀察串?dāng)_幅度與頻率特性，記錄串?dāng)_信號的頻譜分布（如是否集中于特定頻段或諧波點）。
對比正常工作狀態下的測試數據，量化串?dāng)_對關鍵指標（如EVM、ACLR）的影響程度。
檢測射頻開關矩陣（如SPDT/SPMT開關）的隔離度，使用網絡分析儀測量S21參數，確認開關在斷開狀態下的插入損耗是否符合規格（通常要求≥60dB）。
檢查濾波器組（如SAW/BAW濾波器）的帶外抑制性能，重點關注串?dāng)_信號所在頻段的抑制比（如3GPP規范要求≥40dBc）。
驗證射頻線纜與連接器的完整性，排查因氧化或物理損傷導致的阻抗不匹配（如SMA連接器回波損耗應優于-20dB）。
檢查PCB走線布局，確認敏感信號（如LO信號、本振信號）與大功率信號（如PA輸出）的間距是否符合設計規則（建議≥3倍線寬）。
二、硬件修復與優化
若開關隔離度不足，更換為低損耗、高隔離度的射頻開關（如HMC347MS8GE，隔離度≥80dB@3GHz）。
針對濾波器性能下降，替換為更高Q值的陶瓷濾波器或腔體濾波器，并重新校準頻響曲線。
對射頻模塊加裝金屬屏蔽罩，確保屏蔽罩與接地平面之間的電氣連續性（接觸電阻≤10mΩ）。
在高頻段（如毫米波頻段）采用多層PCB設計，增加接地層數量以降低地彈噪聲。
檢查接地回路的完整性，避免“地環路”現象，采用星型接地拓?fù)浣Y(jié)構。
對關鍵信號（如時鐘信號）使用單獨的接地平面，并通過磁珠或電感隔離與其他地平面耦合。
在射頻模塊的電源引腳處增加低ESR的鉭電容（如10μF/16V）與高頻陶瓷電容（如0.1μF/100V）并聯，降低電源紋波（目標≤10mVpp）。
對高速數字信號（如LVDS接口）重新設計傳輸線阻抗（50Ω±10%），并通過眼圖測試驗證信號質量（要求眼高≥600mV，眼寬≥0.4UI）。
三、軟件與校準調整
執行全頻段校準（Full Band Calibration），更新射頻開關的衰減補償表與濾波器的頻率響應曲線。
對串?dāng)_嚴重的頻段（如Sub-6GHz與毫米波頻段交界處）進行分段校準，確保誤差向量幅度（EVM）≤1.5%。
調整數字預失真（DPD）算法的參數，補償功率放大器的非線性失真（要求ACPR≤-45dBc）。
優化快速傅里葉變換（FFT）窗口函數，降低頻譜泄漏對串?dāng)_信號的影響。
四、驗證與測試
運行MT8000A的自檢程序（Self-Test），確認射頻開關、濾波器等模塊的通過率≥99%。
使用標準信號源（如Keysight N5183B）進行閉環測試，驗證串?dāng)_信號幅度是否降低至-70dBm以下（低于噪聲底限10dB以上）。
執行3GPP TS 38.141-2定義的射頻一致性測試，確保發射機與接收機的關鍵指標（如輸出功率、靈敏度）符合規范。
進行長時間穩定性測試（如72小時連續運行），監測串?dāng)_信號的漂移量（要求≤±1dB）。
五、預防性維護建議
每6個月執行一次全頻段校準，更新射頻模塊的補償參數。
確保測試環境溫度穩定在20℃±2℃，濕度≤60%RH避免熱膨脹或冷凝導致連接器性能下降。
儲備關鍵備件（如射頻開關、濾波器），其MTBF（平均無故障時間）應≥50,000小時。
通過上述步驟，可系統性地解決MT8000A的信號串?dāng)_問題，并恢復其測試精度與可靠性。維修過程中需嚴格遵循ESD防護規范（如佩戴防靜電手環，接地電阻≤1MΩ避免二次損傷。
