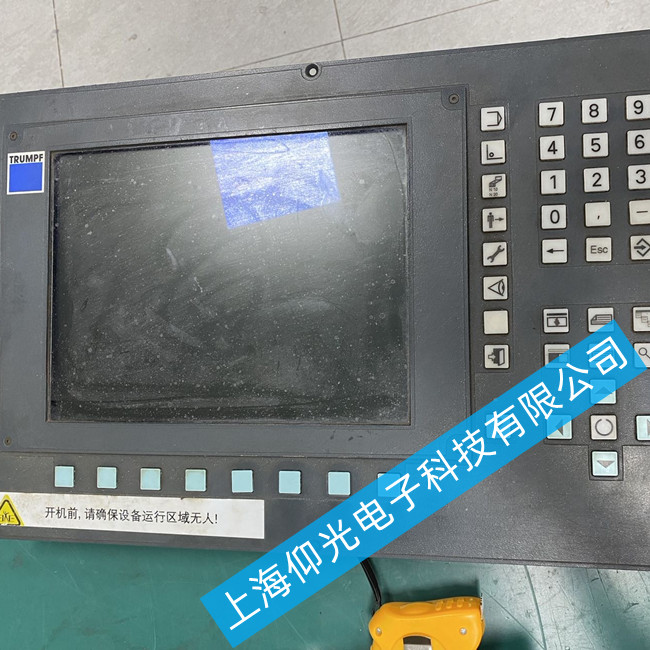

西門子操作屏維修6AV7671-1EX01-0AD0顯示屏不亮維修
一、初步檢查與電源故障排查
當數控系統顯示屏不亮?xí)r，首先需排除基礎問題：
1. 電源連接檢查：確認設備電源插頭是否松動，用萬用表測量輸入電壓是否正常（標準為AC 220V±10%）。若電壓異常，需檢查配電箱或穩壓器。
2. 保險絲與開關測試：打開控制柜，檢查電源模塊保險絲是否熔斷（常見規格為5A/250V），更換時需嚴格匹配參數。
3. 電源模塊輸出檢測：使用示波器測量電源板輸出端（如+24V、+5V），若電壓波動超過±5%，需更換電源模塊。
二、顯示屏硬件故障診斷
若電源正常，需進一步排查顯示屏硬件：
1. 背光組件測試：
- 用強光斜射屏幕，若隱約可見圖像，說明背光損壞（常見于LED背光壽命超5萬小時后）。
- 拆解顯示屏后蓋，檢查背光驅動板輸出電壓（通常為12V-48V），異常時需更換驅動IC或整個背光模組。
2. 屏幕主板檢測：
- 檢查主板電容是否鼓包（如1000μF/16V電容失效會導致黑屏），更換時需注意耐壓值與容量。
- 重新插拔LVDS信號線，觀察接口針腳是否氧化或彎曲。
數控系統維修常見的故障有：運行報警、上電黑屏、 花屏、暗屏、白屏、閃屏，顯示不全，上電無反應、不能正常開機、進入不了系統，死機、碎屏、按鍵故障，PWR燈不亮、通訊失敗，電源板故障、高壓板故障、主板壞等。
西門子數控系統屏故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
